Hamownia Drogowa dla Profesjonalistów

dynoTRUCK to hamownia drogowa służąca do pomiaru mocy, momentu obrotowego oraz parametrów przyspieszenia samochodów ciężarowych. Pomiaru można dokonywać w pojazdach z każdym rodzajem napędu. Urządzenie jest przeznaczona do profesjonalnych zastosowań w diagnostyce.

Cena Zestawu: 9000 PLN brutto

Opis Elementów Składowych Zestawu

Poznaj kompletne rozwiązanie all-in-one o wszechstronnym zastosowaniu, szybkie i bezproblemowe w użyciu z gwarancją skuteczności. Mobilna hamownia drogowa o profesjonalnym zastosowaniu.

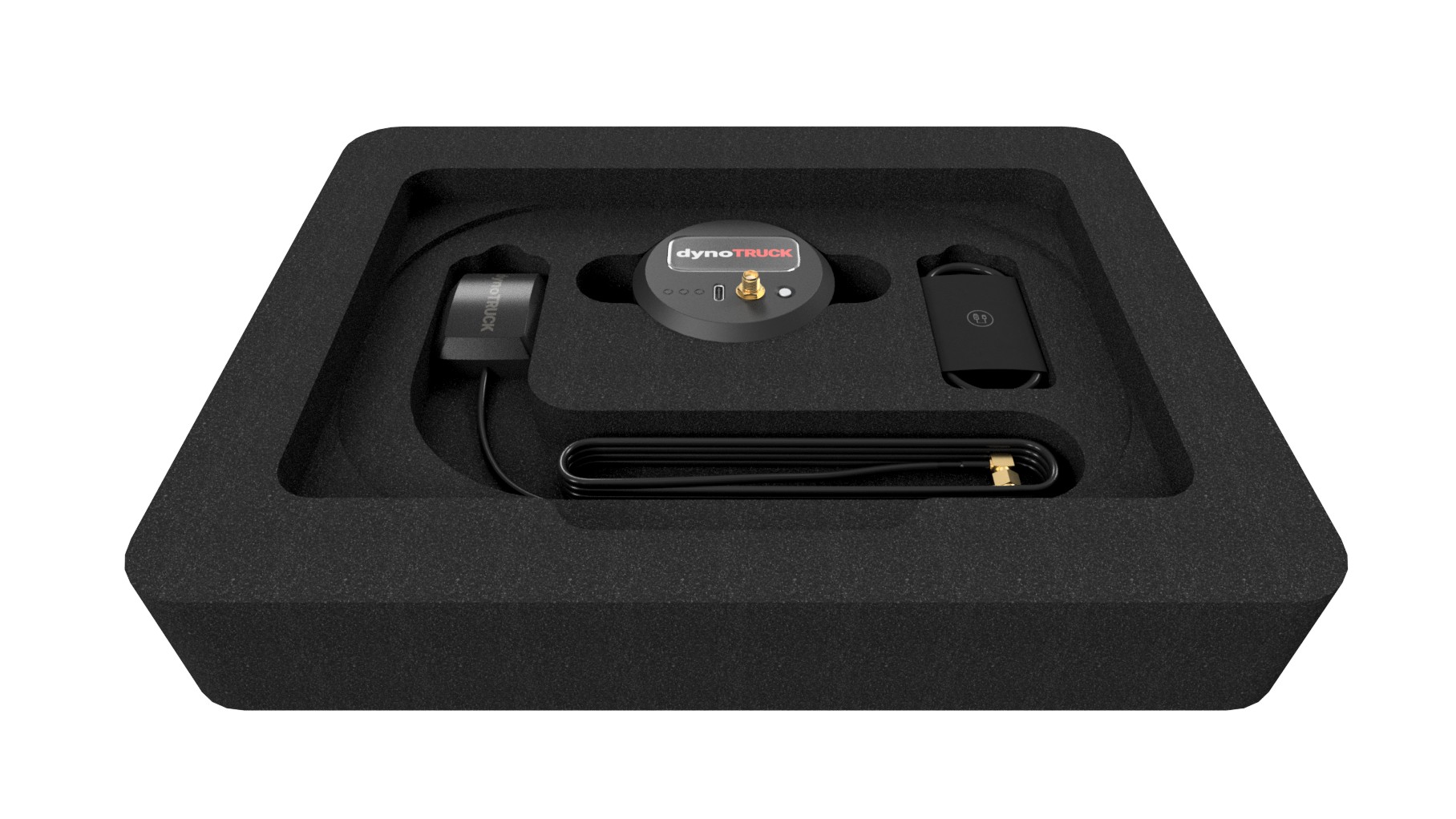

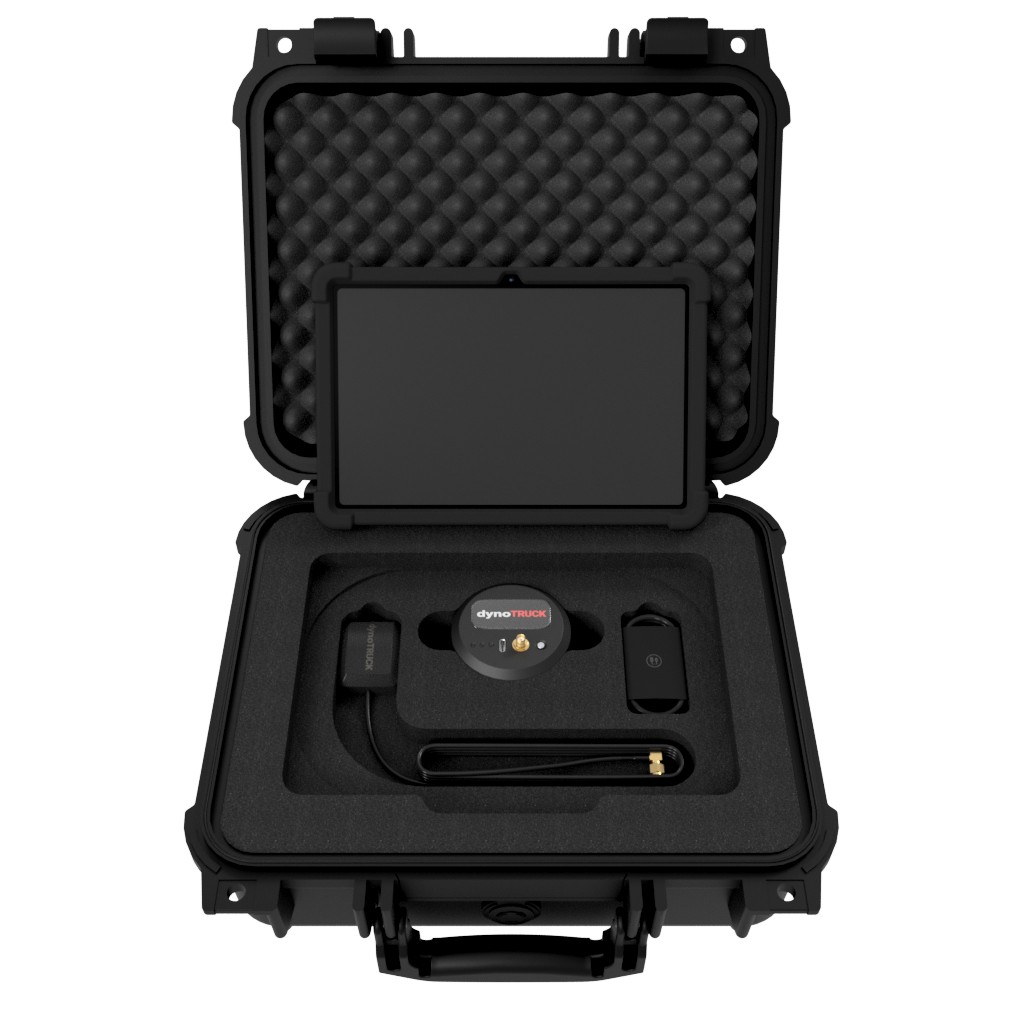

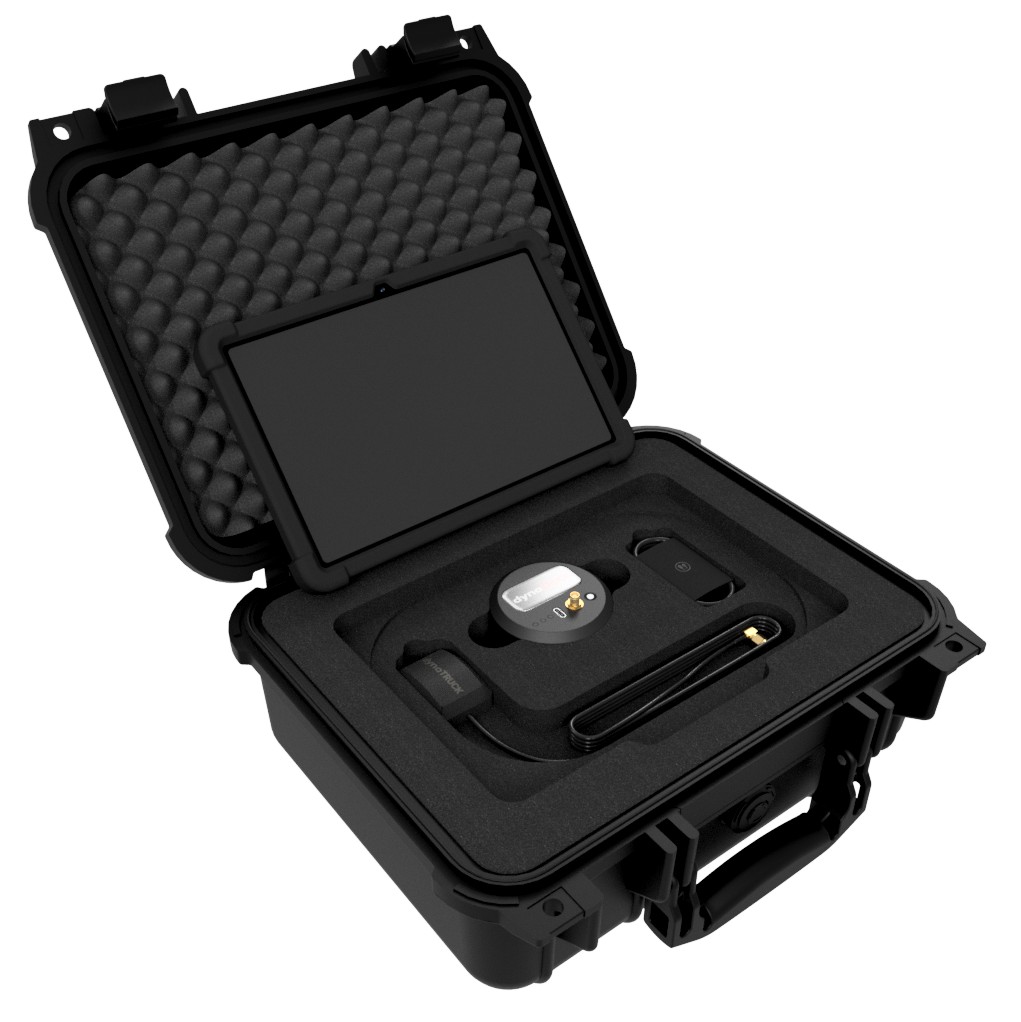

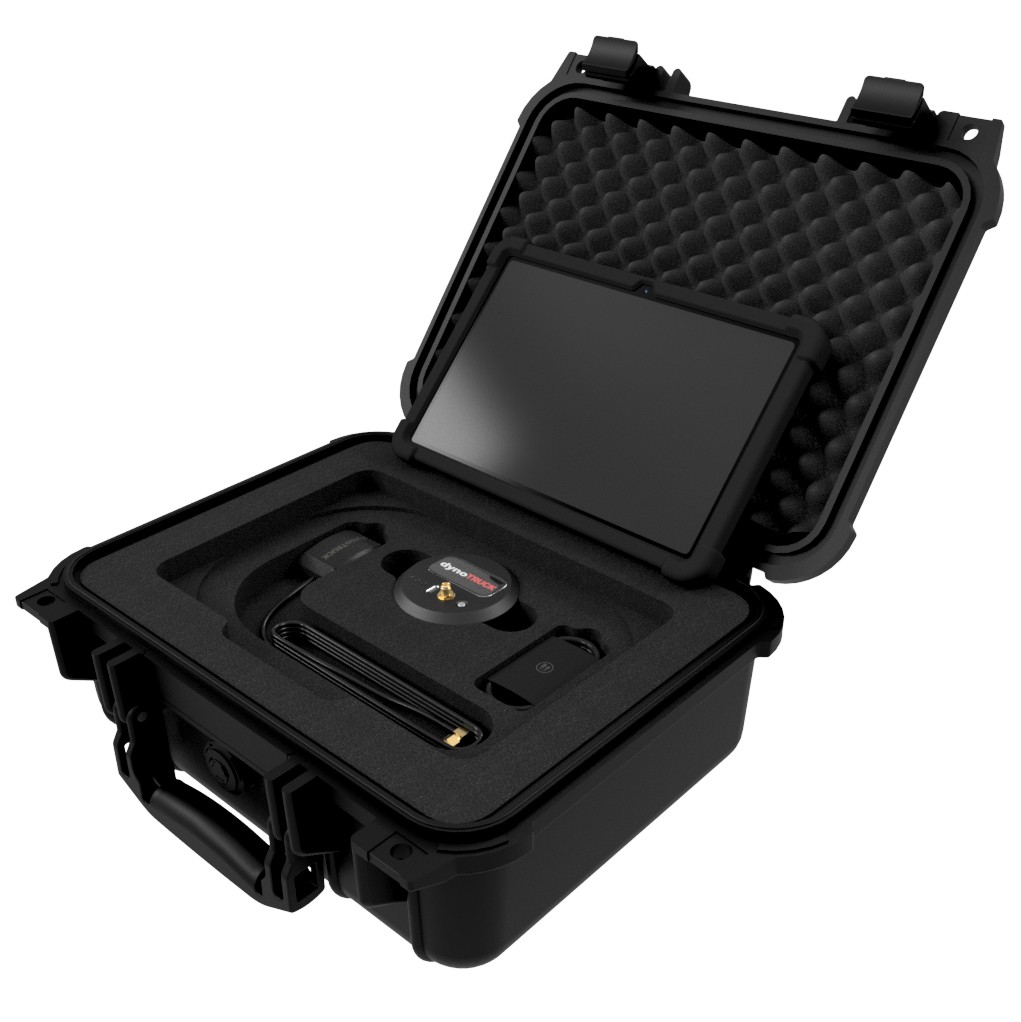

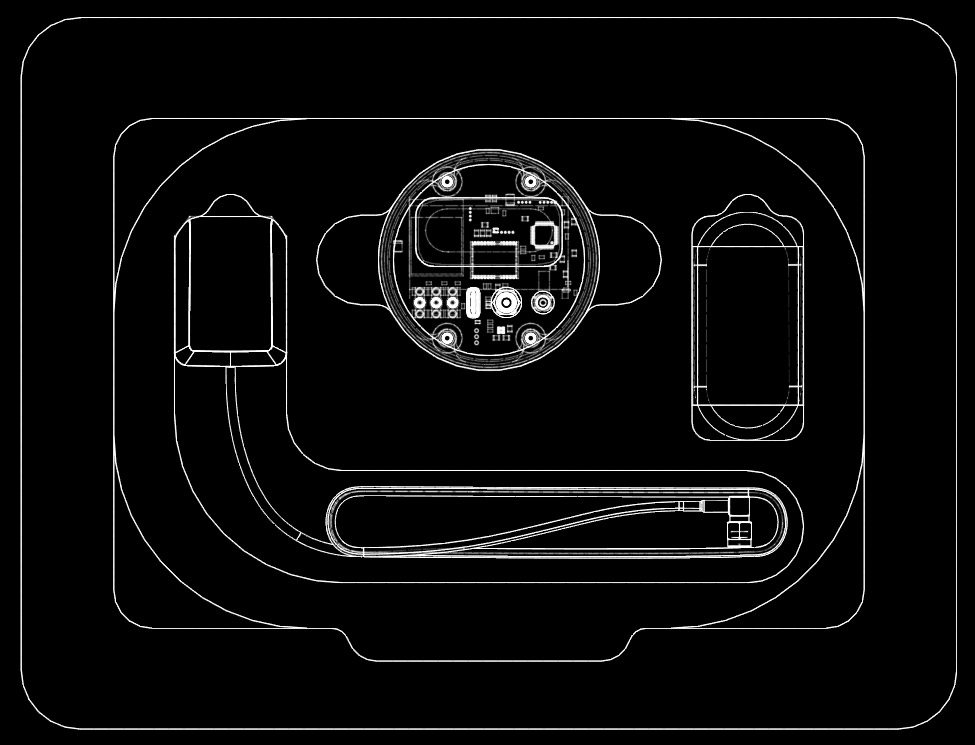

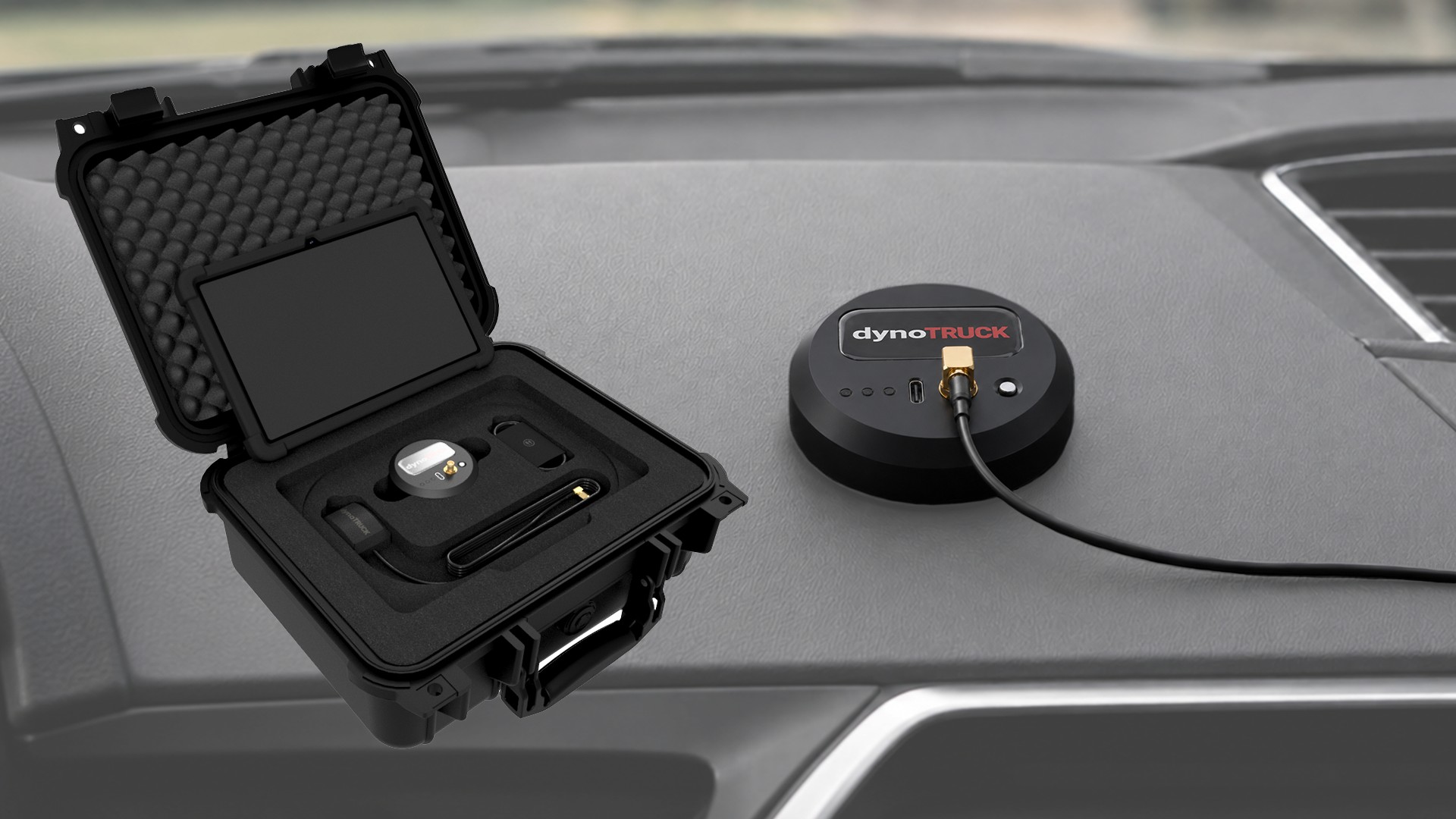

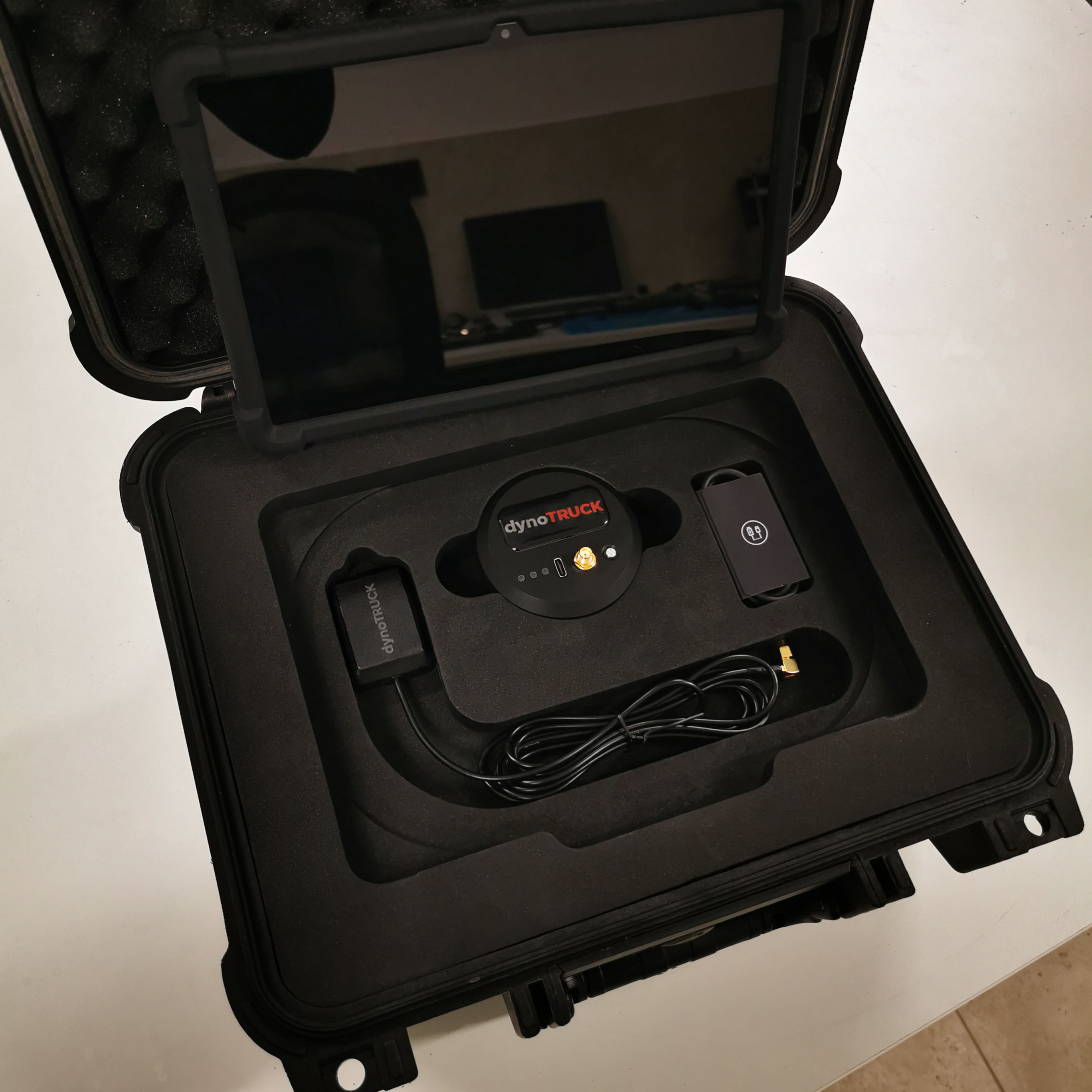

A – Walizka ochronna z wkładem piankowym B – Antena GPS C – Sonda dynoTRUCK D – Przewód ładowania / zasilania E – Tablet (z aplikacją dynoTRUCK) w obudowie ochronnej

Wszystkie elementy zostały wykonane na obrabiarkach numerycznych CNC.

dynoTRUCK - szybkie i skuteczne rozwiązanie

Urządzenie charakteryzuje się kompaktową zwartą obudową wykonaną z aluminium i tworzyw sztucznych.

Montaż urządzenia zajmuje około 2 minuty, po czym sprzęt jest gotowy do pomiaru.

Do pomiaru wymagane jest podanie wagi pojazdu – wskazany jest pomiar wagą.

Urządzenie posiada wbudowaną stację pogodową do pomiaru temperatury i ciśnienia atmosferycznego(-40 °C + 100 °C, 300-1100 hPa).

Łączność z sondą dynoTRUCK odbywa się w standardzie Bluetooth. Sonda dynoTRUCK posiada wbudowaną baterię pozwalającą na około 5 godzin pracy.

Wyniki pomiarów prezentowane są wariancie rzeczywistym oraz znormalizowanym wg norm DIN70020, SAE J1349 i EWG. Błąd powtarzalności pomiarów przy zachowaniu tej samej procedury i warunków, wynosi poniżej 1%.

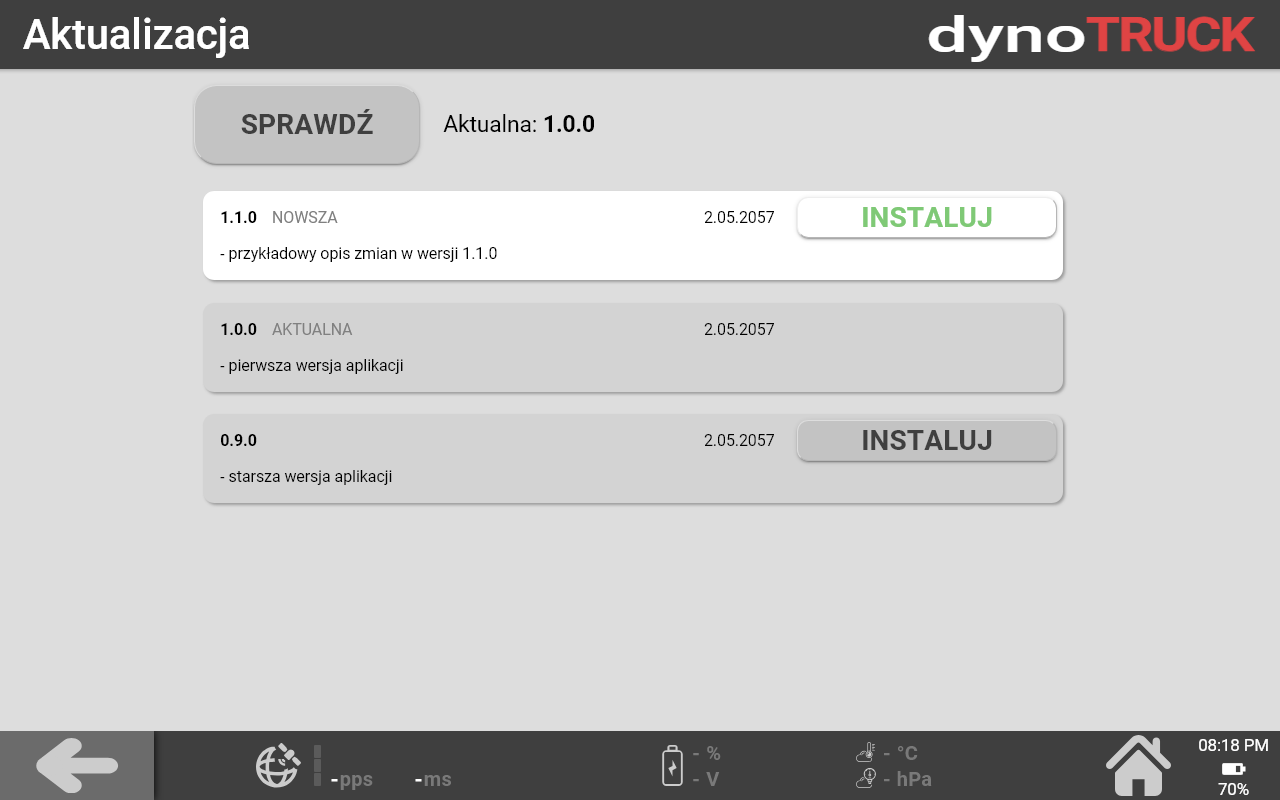

Urządzenie nie posiada ograniczeń czasowych i ilościowych w zakresie wykonania pomiarów. Darmowe aktualizacje oprogramowania. Wsparcie techniczne.

Gwarancja na urządzenie wynosi 2 lata z możliwością przedłużenia.

Rozwiń

Montaż urządzenia

Błyskawiczny montaż oraz demontaż hamowni, umożliwia dokonanie pomiarów w dowolnym miejscu i czasie, co najbardziej docenią warsztaty mobilne.

Montaż i pomiar hamownią dynoTRUCK

Montaż urządzenia składa się z kilku kroków

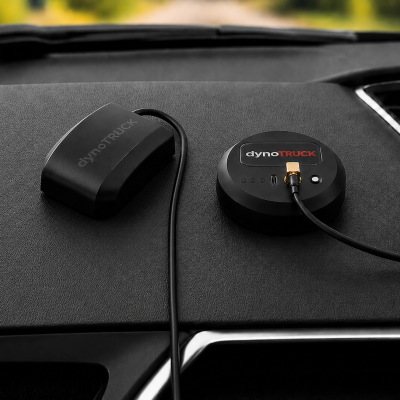

Montaż anteny GPS na dachu pojazdu lub desce rozdzielczej.
Podłączenie anteny do sondy pomiarowej dynoTRUCK oraz umiejscowienia sondy w bezpiecznym miejscu
Uruchomienie tabletu i oprogramowania

Pomiar mocy w większości przypadków wymaga około 1km odcinka drogi w miarę możliwości bez wzniesień.

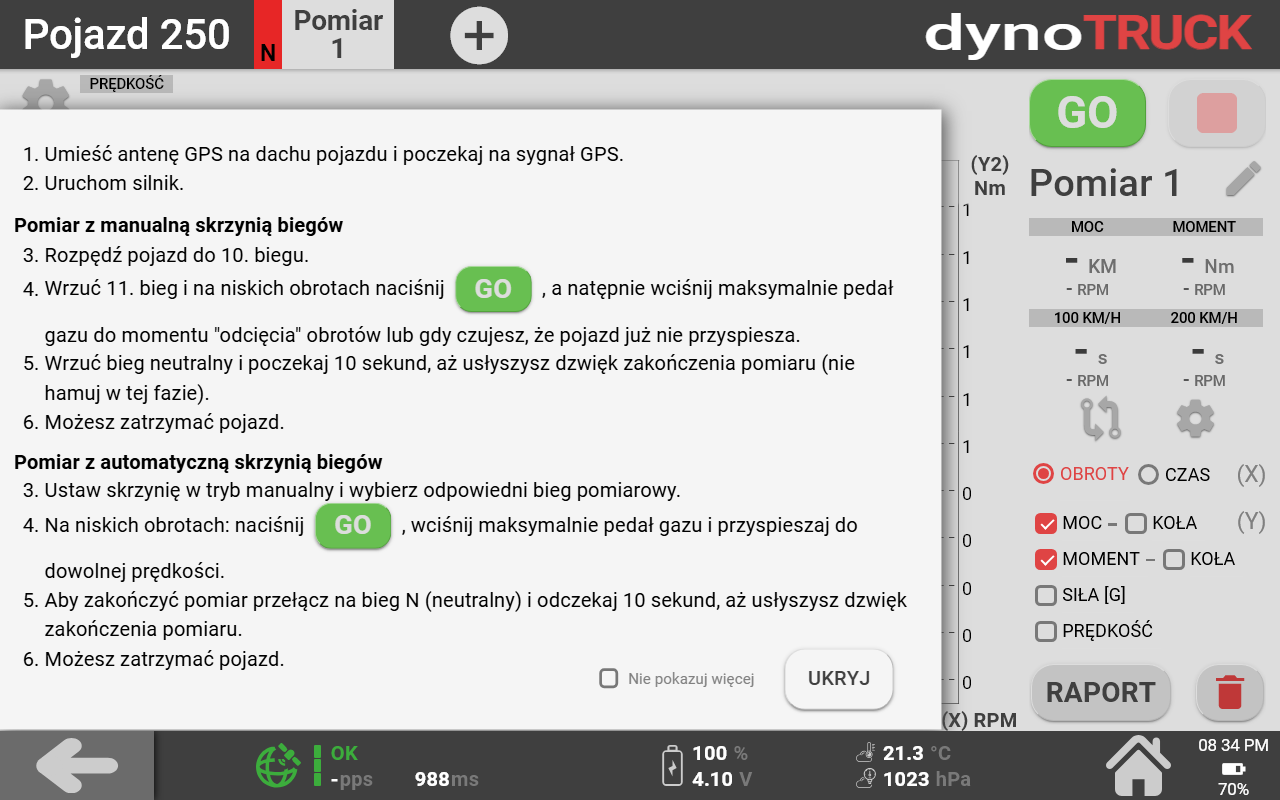

Procedura pomiaru składa się z następujących etapów.

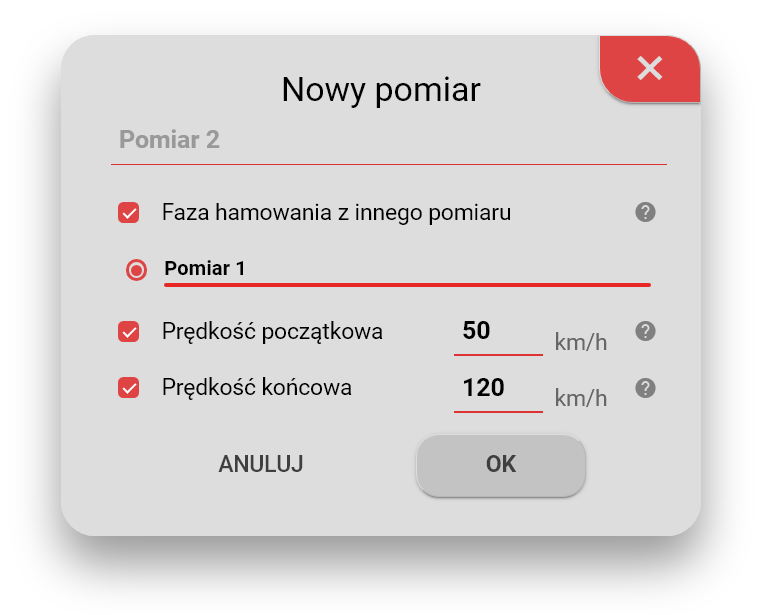

Wybranie menu POMIAR

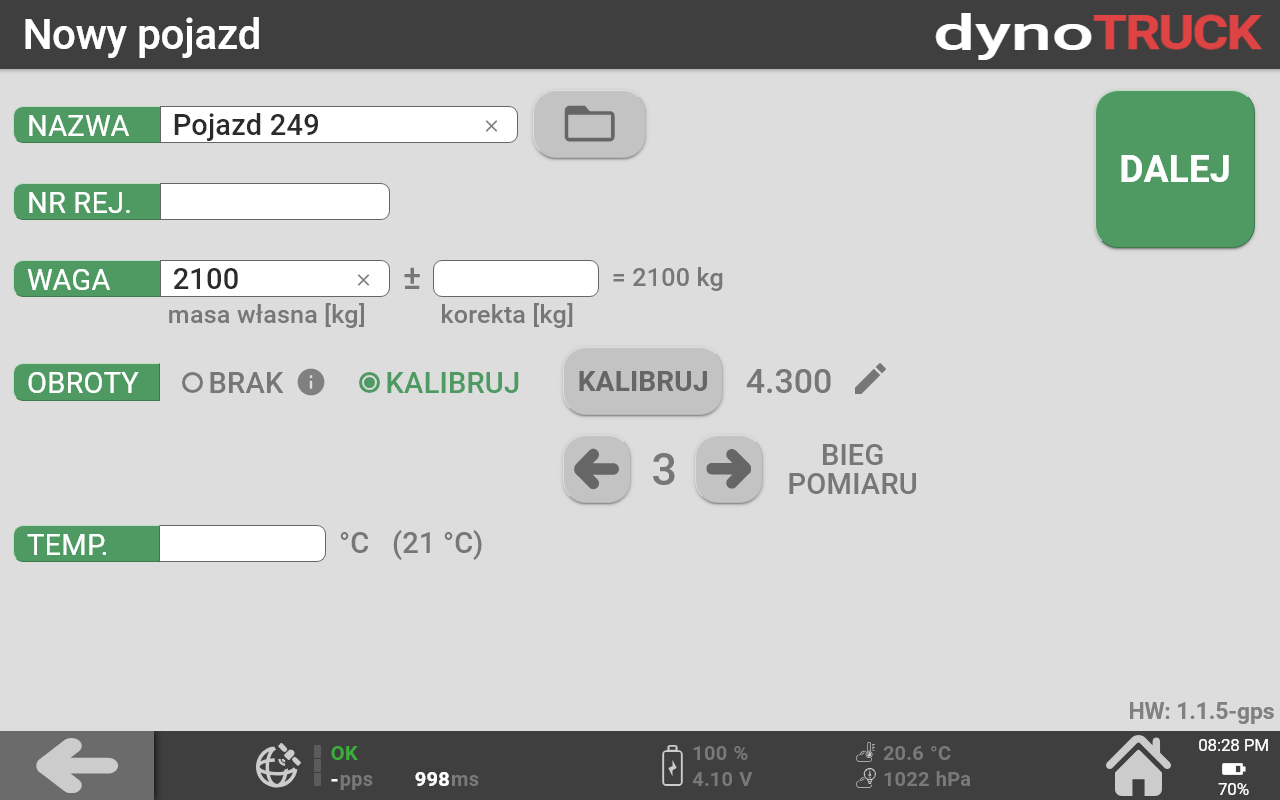

Określenie profilu mierzonego pojazdu (nazwa, waga pojazdu, rodzaj napędu)
Pomiar właściwy

start pomiaru w oprogramowaniu
spokojny start pojazdem
wrzucamy odpowiedni bieg pomiarowy np. 11 i gwałtownie przyspieszamy do końca zakresu obrotowego po czym wrzucamy bieg neutralny i program zacznie odliczać 10s w celu obliczenia oporów toczenia oraz aerodynamicznych – istnieje kilka dodatkowych opcji zmieniających metodę pomiaru
program wylicza moc i moment obrotowy pojazdu i prezentuje go użytkownikowi

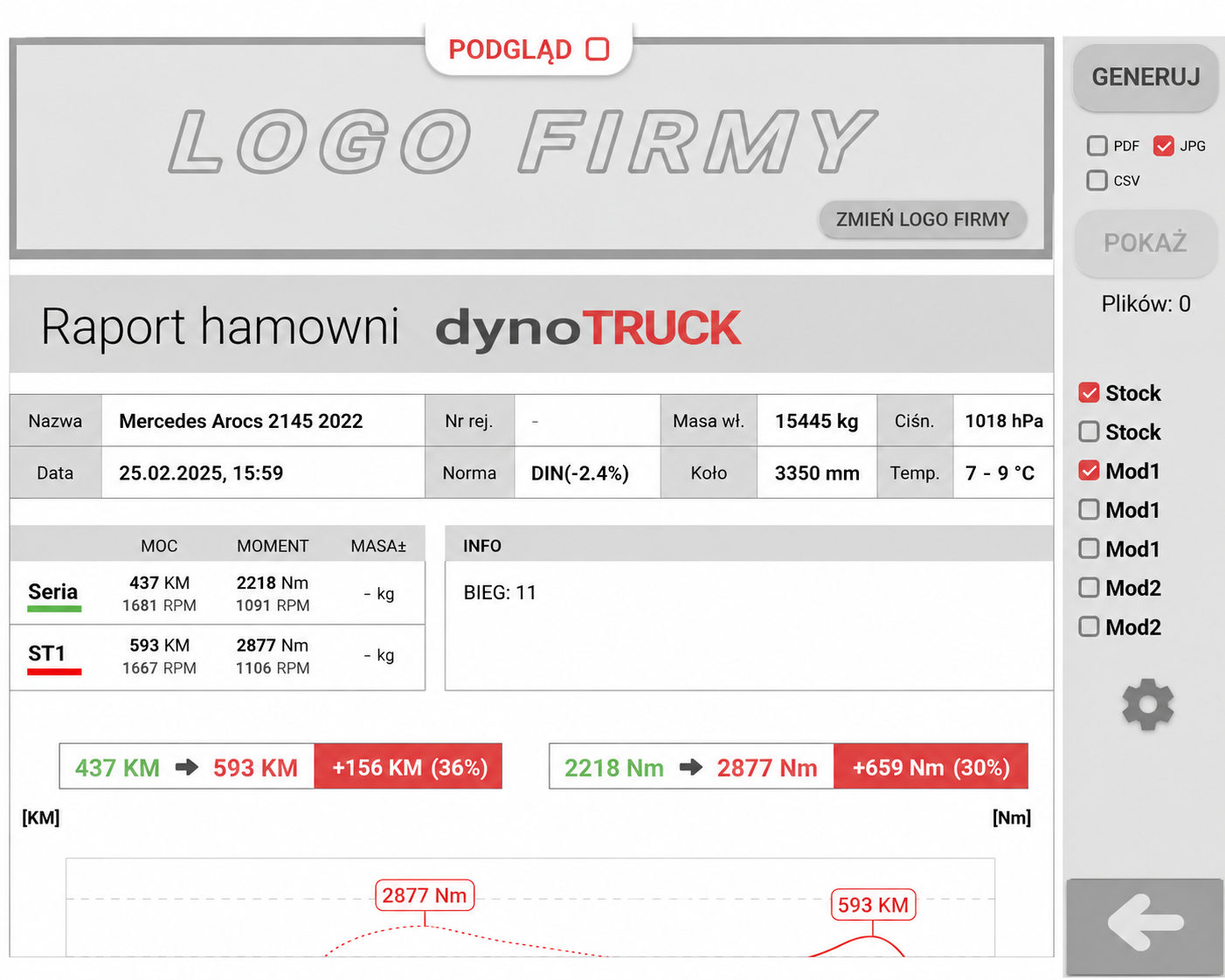

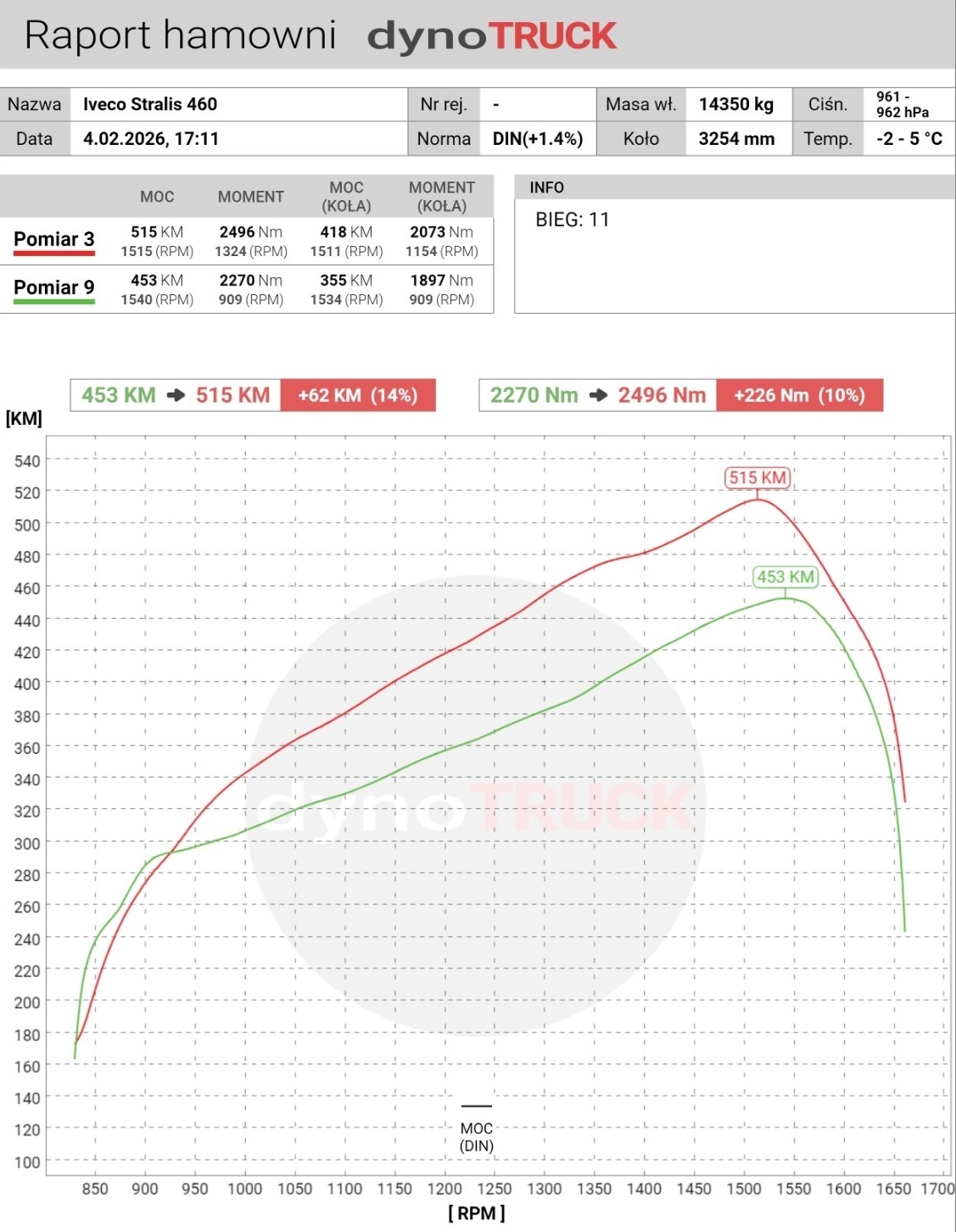

Generowanie raportu pomiarowego (oprogramowanie generuje raport w formacie PDF, JPG, CSV i umożliwia jego wysłanie przez e-mail lub udostępnienie na dowolny komunikator)

Rozwiń

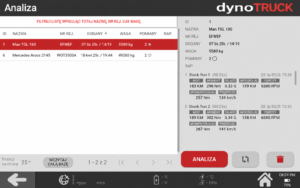

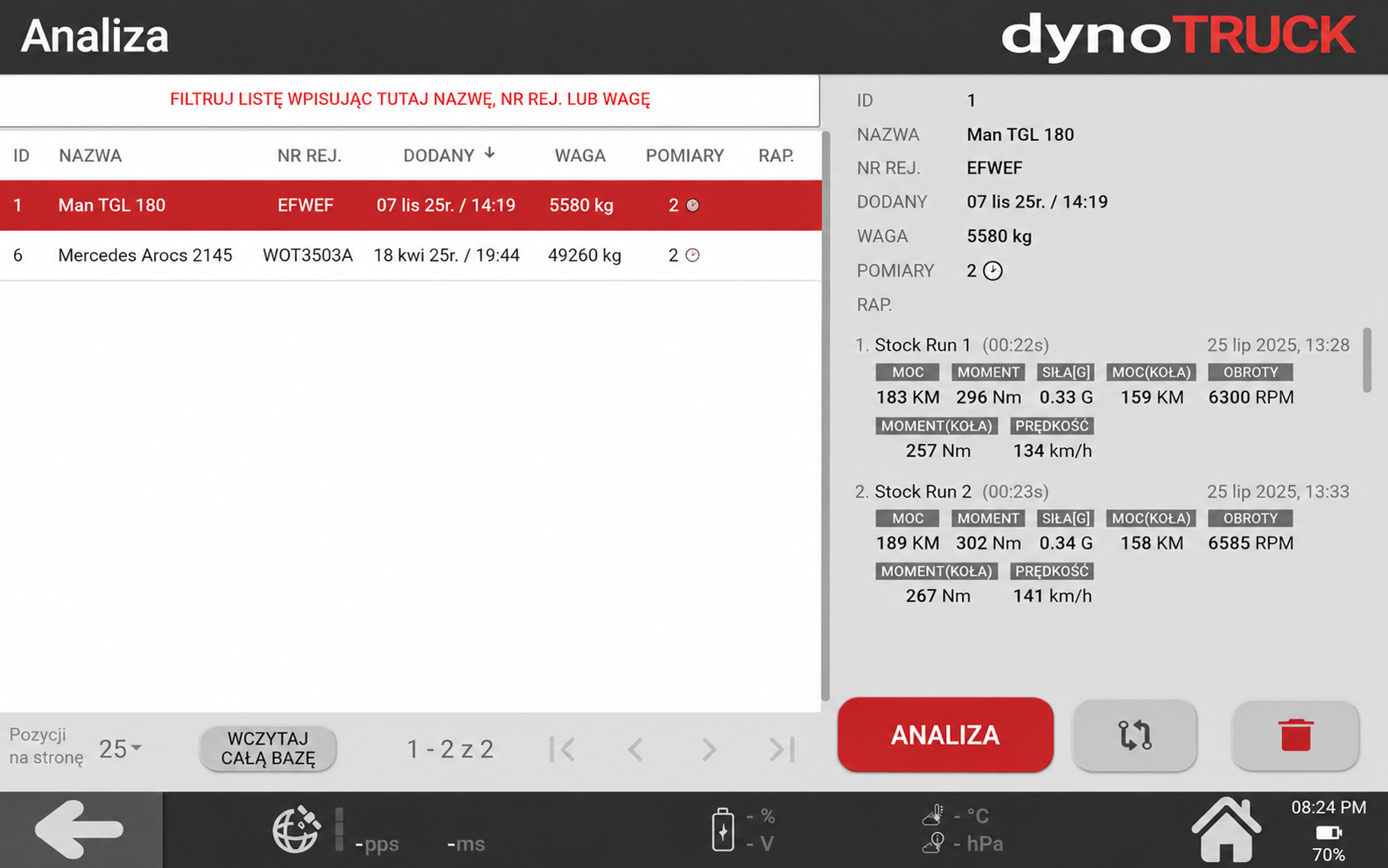

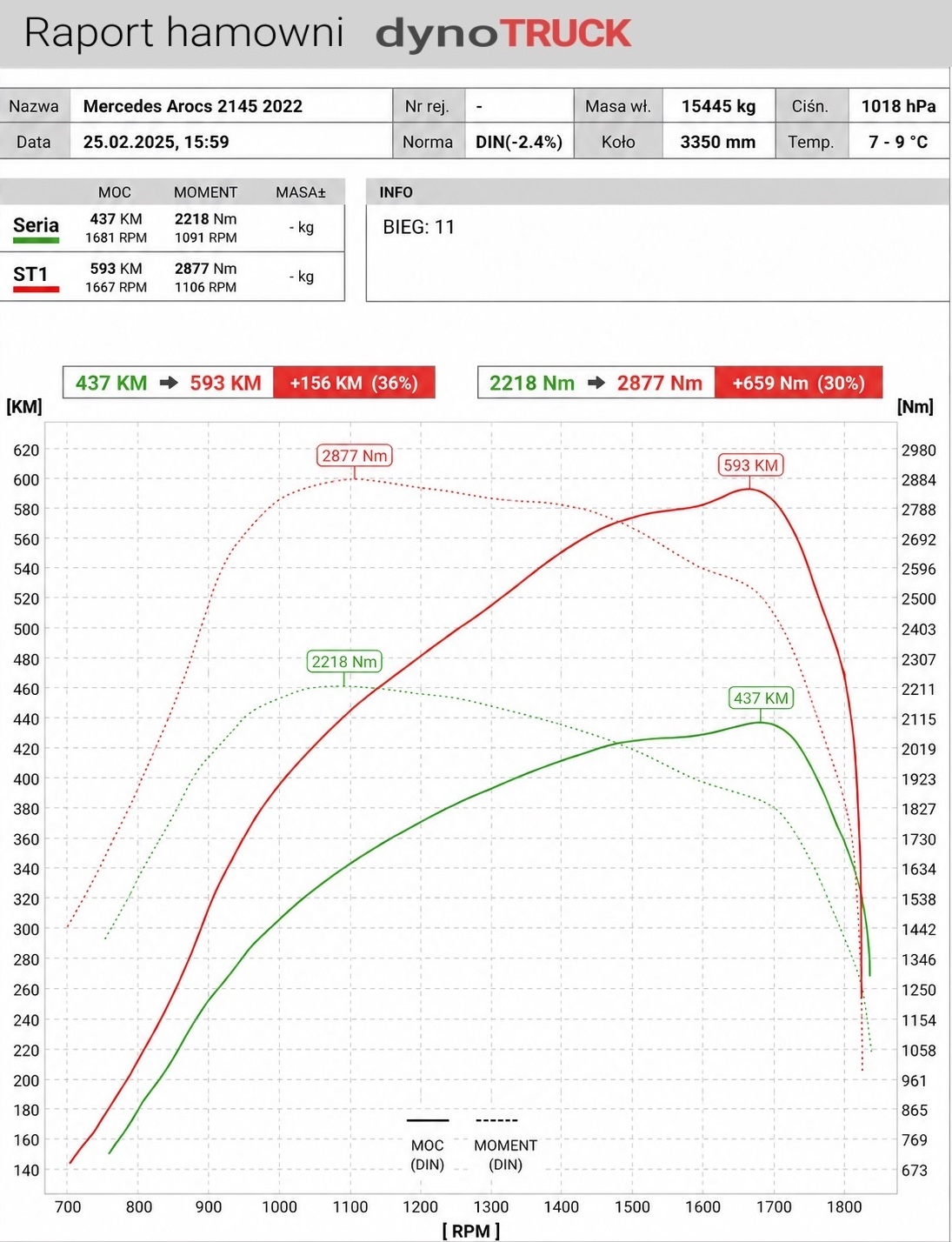

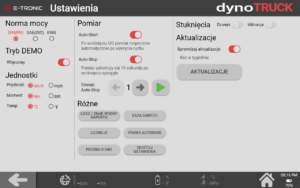

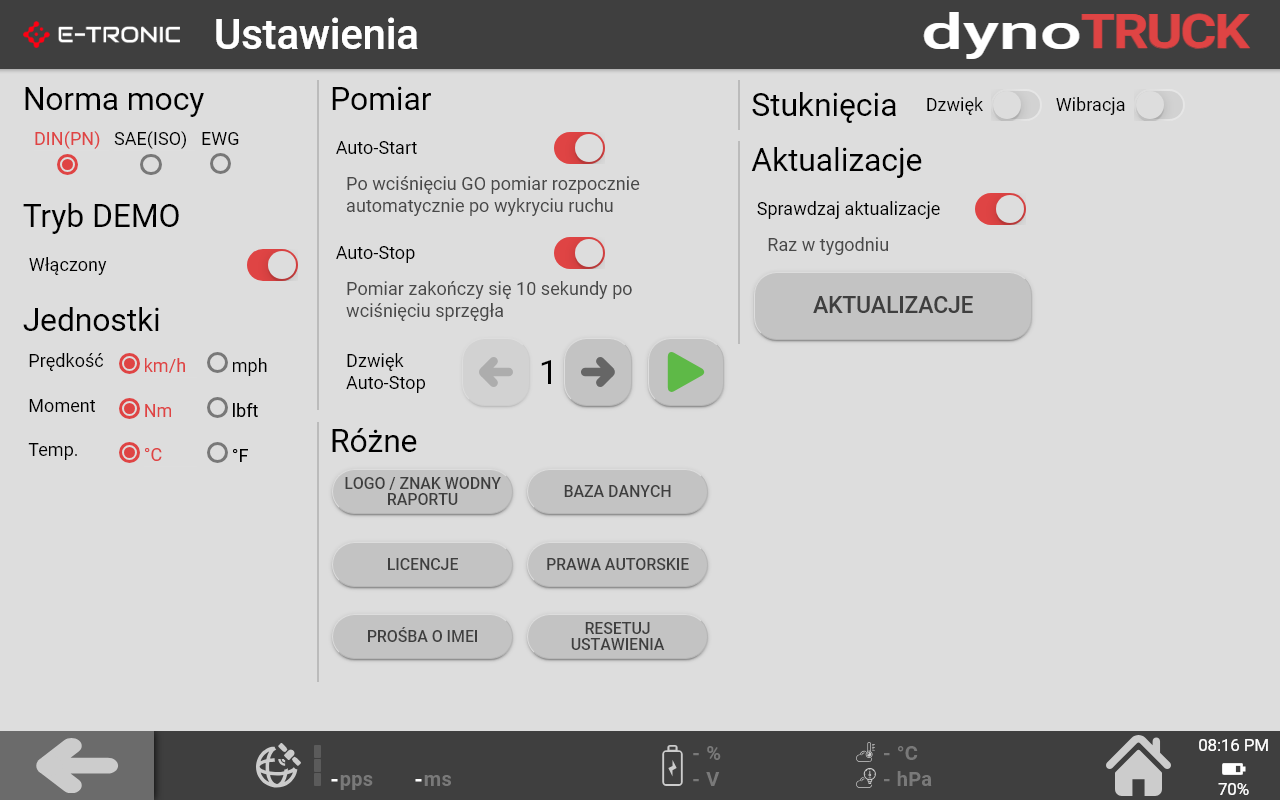

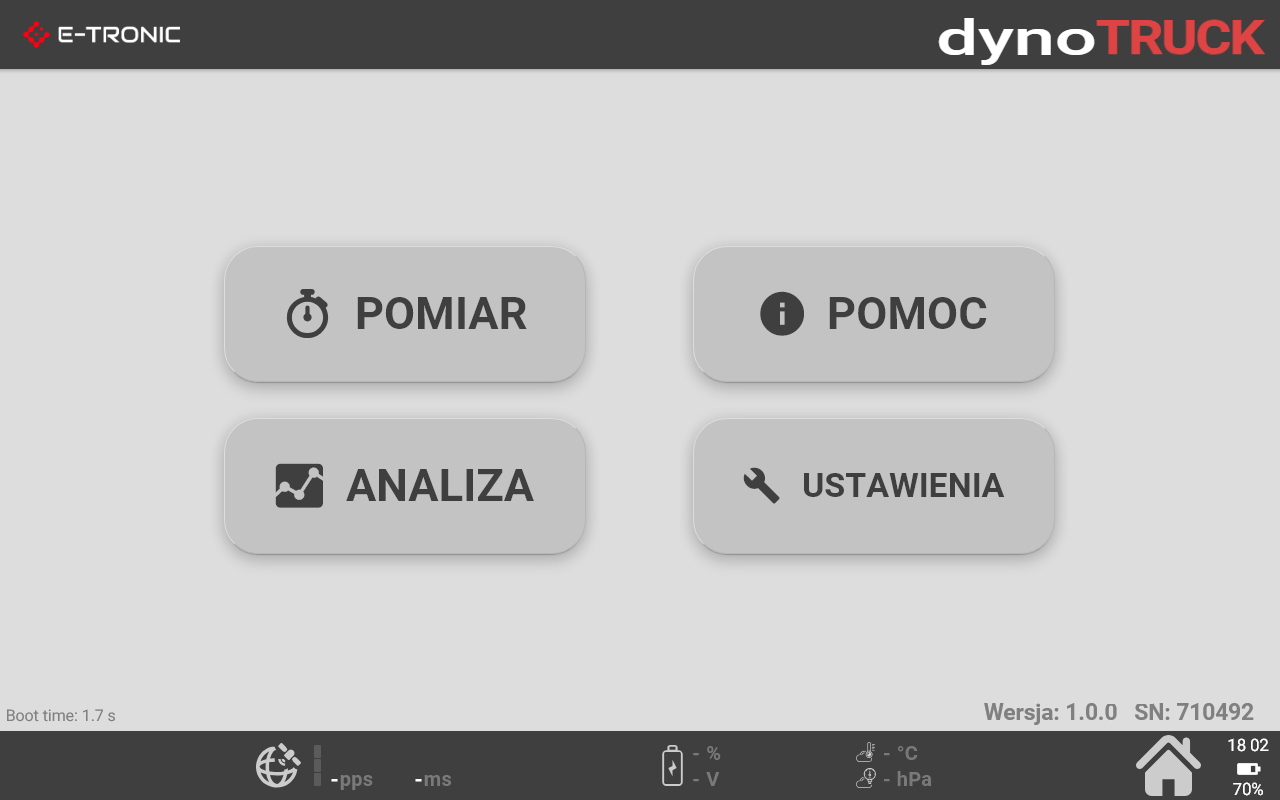

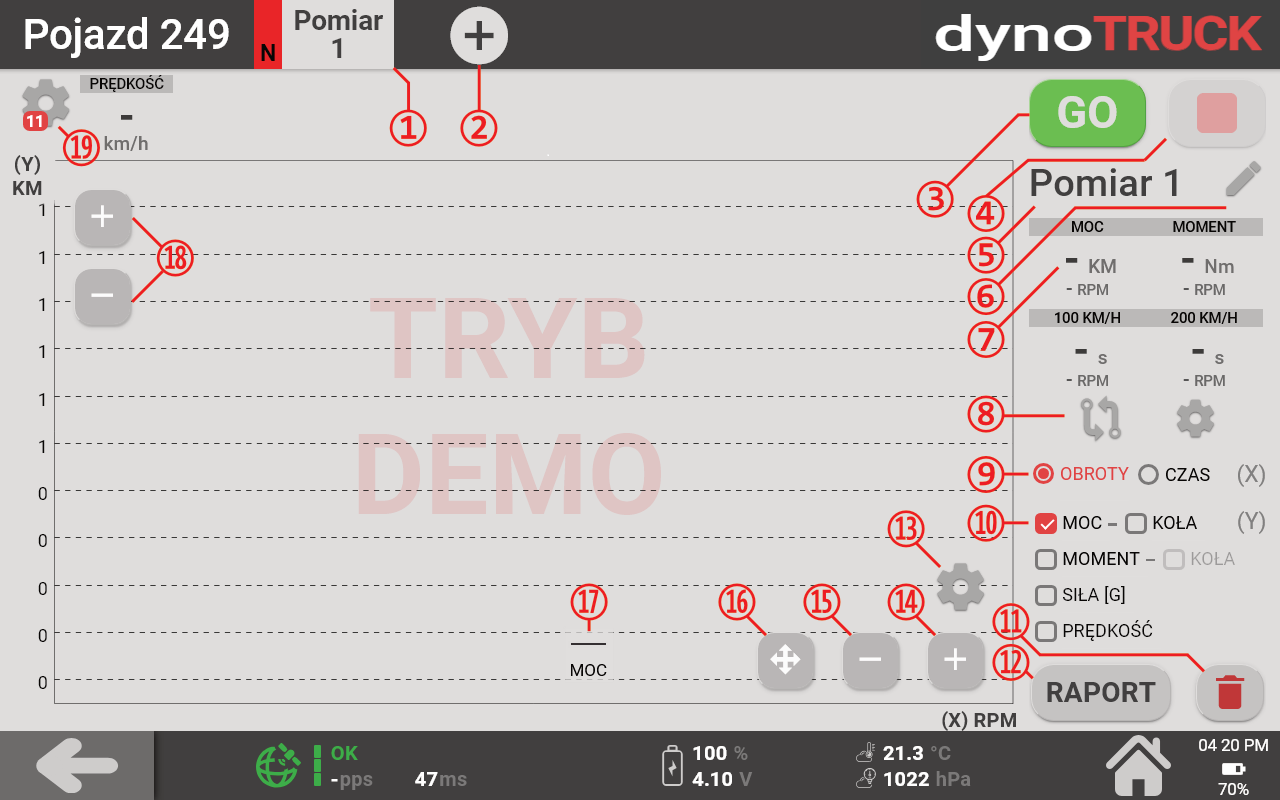

Interfejs użytkownika, przykładowe pomiary dynoTRUCK

Zestaw zawiera

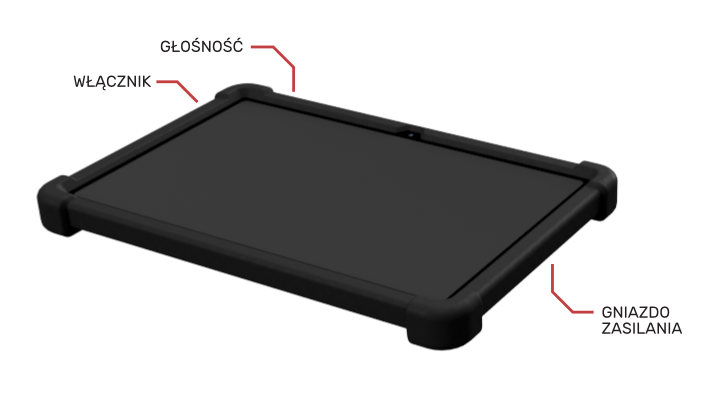

Tablet

TABLET LENOVO TAB ,ekran 10,1″ 4GB RAM / 64 GB ROM, WiFi z oprogramowaniem dynoTRUCK

Tablet zawarty w zestawie posiada wytrzymałą aluminiową obudowę oraz ochronną nakładkę z tworzywa sztucznego. Wraz z tabletem dołączony jest przewód ładowania USB C.

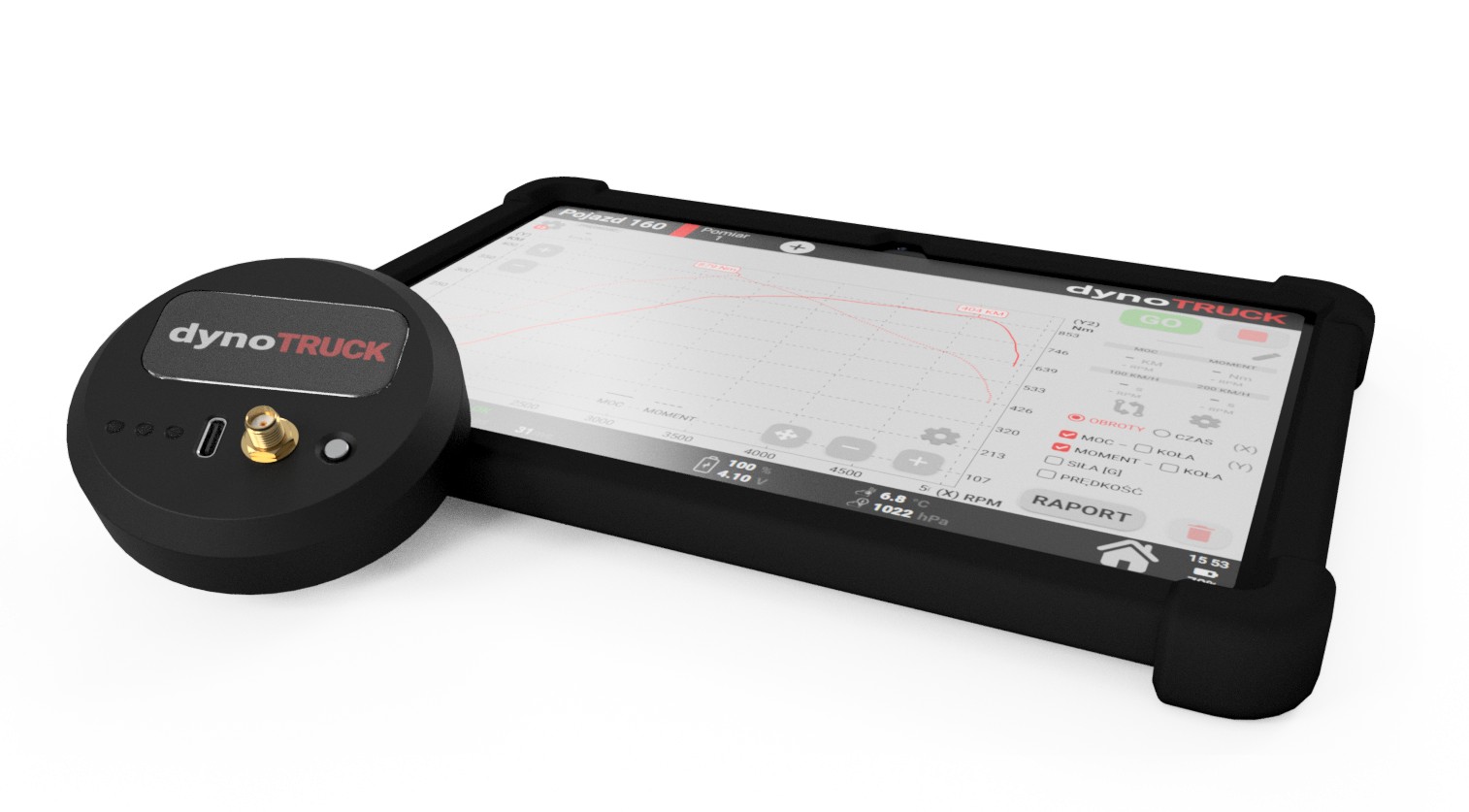

Sonda dynoTRUCK

Bezprzewodowa sonda dynoTRUCK z wbudowaną stacją pogodową.

Sonda dynoTRUCK wykonana jest z aluminium. Komunikacja odbywa się w standardzie Bluetooth. Sonda posiada wbudowany odbiornik GPS, czujnik temperatury otoczenia oraz ciśnienia atmosferycznego. Sonda dynoTRUCK zasilana jest z wewnętrznej baterii, która zapewnia około 5 godzin pracy. Ładowanie baterii przebiega za pomocą złącza USB C.

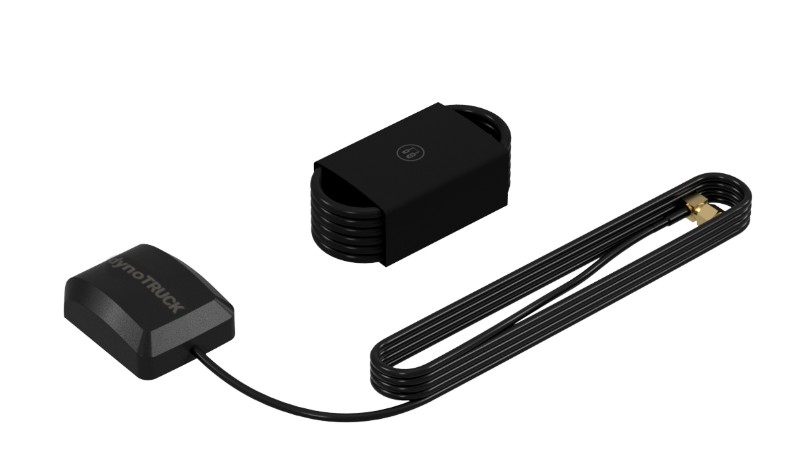

Akcesoria

Zestaw akcesoriów – antena GPS , przewód USB C

Aktywna antena GPS z uchwytem magnetycznym oraz złączem SMA i przewodem długości 2m. Przewód ładowania USB C.

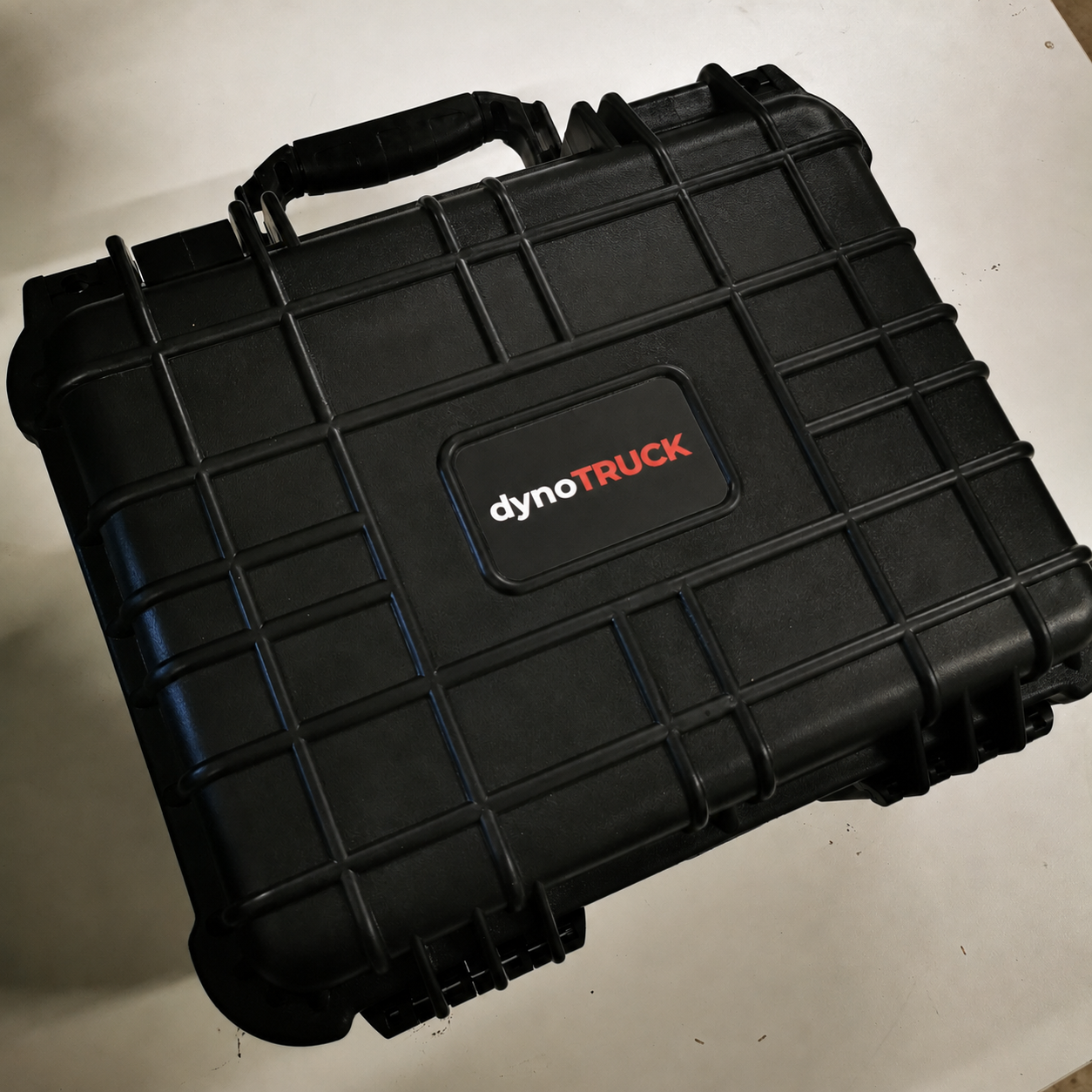

Walizka

Walizka

Wytrzymała walizka o solidnej konstrukcji, wykonana z ABS w połączeniu z polipropylenem.

Galeria

Specyfikacje Techniczne

Sonda dynoTRUCK
Częstotliwość próbkowania: 50 Hz + 100 Hz IMU (akcelerometr + żyroskop) Łączność bezprzewodowa: Bluetooth Odbiornik: GPS/GNSS Wejście antenowe: SMA Gniazdo ładowania: USB-C Sygnalizacja: 3 diody LED (zasilanie USB-C, ładowanie/naładowanie, status GPS) Zasilanie: bateria Li-Ion 3,7 V 1000 mAh Materiał: aluminium, tworzywo sztuczne Stacja pogodowa: temperatura od -40 °C do 105 °C, ciśnienie od 500 hPa do 1100 hPa Złącze antenowe: SMA Deklaracje i normy: CE, RED 2014/53/UE, LVD , RoHS, EMC Waga: 115 g

Sonda dynoTRUCK

Częstotliwość próbkowania: 50 Hz + 100 Hz IMU (akcelerometr + żyroskop)
Łączność bezprzewodowa: Bluetooth
Odbiornik: GPS/GNSS
Wejście antenowe: SMA
Gniazdo ładowania: USB-C

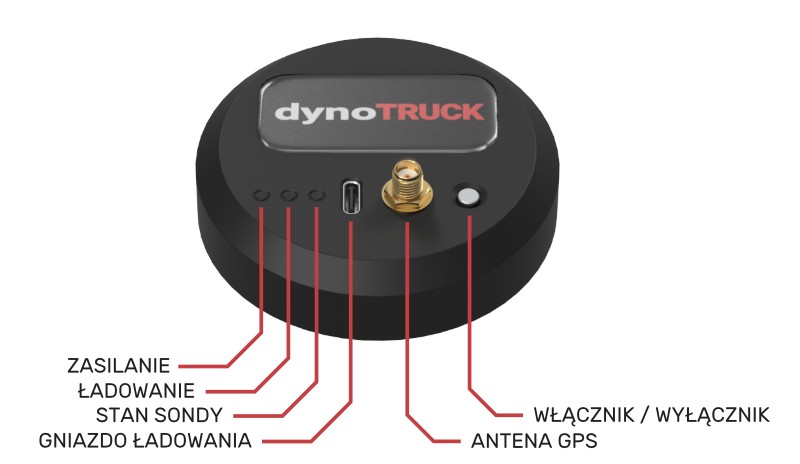

Sygnalizacja: 3 diody LED (zasilanie USB-C, ładowanie/naładowanie, status GPS)
Zasilanie: bateria Li-Ion 3,7 V 1000 mAh
Materiał: aluminium, tworzywo sztuczne
Stacja pogodowa: temperatura od -40 °C do 105 °C, ciśnienie od 500 hPa do 1100 hPa
Złącze antenowe: SMA
Deklaracje i normy: CE, RED 2014/53/UE, LVD , RoHS, EMC
Waga: 115 g

Tablet
Marka i model: Lenovo TAB Ekran: 10,1″, IPS, 1920 x 1200 px (WUXGA) Procesor: MediaTek Helio G85, 2x A75, 2.0 GHz + 6x A55, 1.8 GHz System operacyjny: Android 14/15 Pamięć: 4 GB RAM, 64 GB ROM GPS, A-GPS, Beidou, Galileo, GLONASS Łączność: Wi-Fi 5 (802.11a/b/g/n/ac), Bluetooth 5.3 Aparat główny: 8 Mpx, autofokus, przedni: 5 Mpx, autofokus Bateria: 3,7 V, 5100 mAh Gniazdo ładowania: USB-C Aparat główny: 8 Mpx, autofokus, aparat przedni: 5 Mpx, autofokus Waga: 425 g

Tablet

Marka i model: Lenovo TAB
Ekran: 10,1″, IPS, 1920 x 1200 px (WUXGA)
Procesor: MediaTek Helio G85, 2x A75, 2.0 GHz + 6x A55, 1.8 GHz
System operacyjny: Android 14/15
Pamięć: 4 GB RAM, 64 GB ROM
GPS, A-GPS, Beidou, Galileo, GLONASS
Łączność: Wi-Fi 5 (802.11a/b/g/n/ac), Bluetooth 5.3
Aparat główny: 8 Mpx, autofokus, przedni: 5 Mpx, autofokus
Bateria: 3,7 V, 5100 mAh
Gniazdo ładowania: USB-C
Aparat główny: 8 Mpx, autofokus, aparat przedni: 5 Mpx, autofokus
Waga: 425 g

Antena GPS
Typ anteny: aktywny Napięcie: 3V / 5V Częstotliwość: 1575.42 MHz Rodzaj złącza: SMA Długość przewodu: 2 m Waga: 50 g

Walizka
Wymiary zewnętrzne: 35 cm x 29 cm x 15 cm (dł. x szer. x wys.) Materiał: ABS + polipropylen Waga : 1,82 kg

Etui tabletu
Rozmiar: 10,1” Materiał: silikon Waga: 205 g

Przewód ładowania
Wtyk: USB-C Długość: 2 m Waga: 30 g

Informacje Dodatkowe
Normalizacja pomiarów: SAE J1349 DIN 70020 EWG 80/1269 Błąd powtarzalności pomiarów: < ±1% Darmowe aktualizacje oprogramowania Wersje językowe: PL, EN, DE, ES, FR. Wsparcie techniczne Gwarancja: 24 miesiące / możliwość przedłużenia Waga całkowita zestawu: 2,64 kg
